Челночные устройства - это машины (обычно автоматически), используемые на складе, которые постоянно проходят один и тот же маршрут по заранее определенной окружности. В эту категорию входят конвейеры , тележки , транспортные средства с автоматическим и лазерным управлением (AGV и LGV) и краны-штабелеры .
В группе челночных устройств нет транспортных средств, обычно используемых на складе, например, все виды тележек. Несмотря на то, что тележки-тележки с кабелем имеют более или менее очерченный маршрут внутри склада, они также не попадают в эту категорию, поскольку они могут свободно передвигаться по нему без каких-либо ограничений при необходимости.

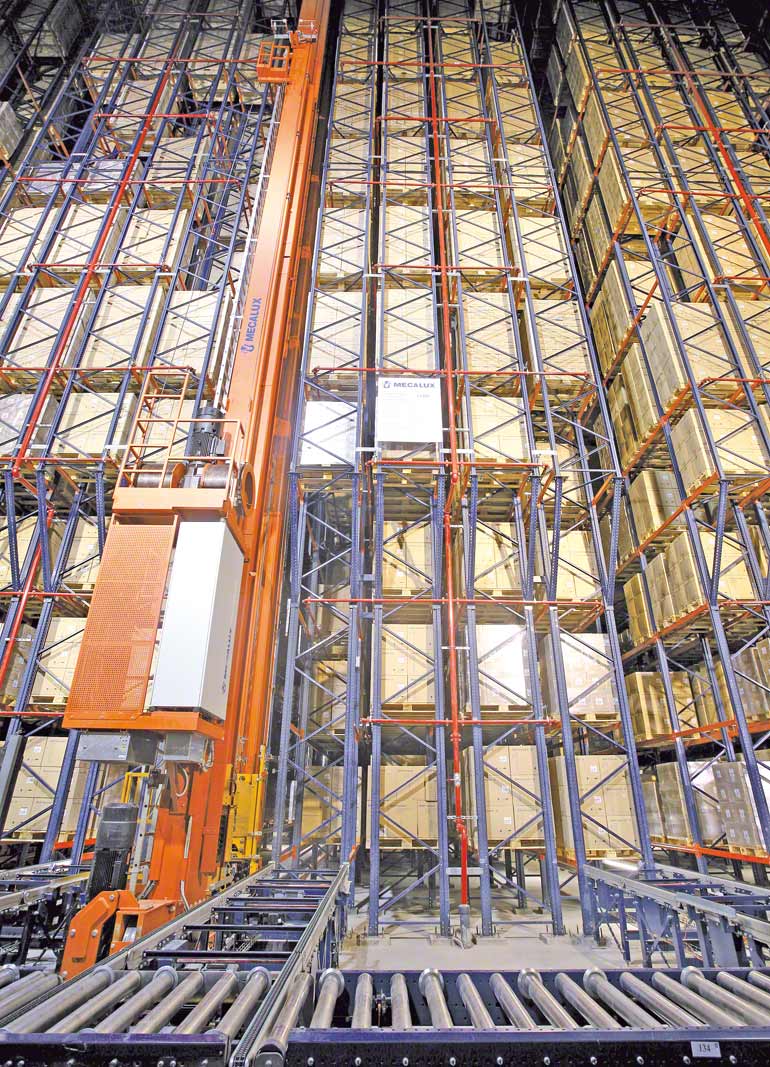

Качающееся устройство на хозрасчетном складе фармацевтической промышленности.
Челночные устройства наиболее подходят для использования на самонесущих складах . Однако вы должны указать, как их использовать. Этот вопрос будет обсуждаться ниже.
Точность позиционирования
Отдельные системы этого семейства оснащены устройствами, которые постоянно гарантируют их правильное положение на объекте или между книжными полками. Например, укладчики имеют лазерные дальномеры, электронные системы остановки, устройства динамического обнаружения для точного позиционирования и т. Д.
Эти устройства действуют как глаза и уши автоматической системы, благодаря чему машины идеально позиционируются и могут выдерживать нагрузку без риска столкновения с товарами или полками. Они также могут определить, занято ли данное место на поддоне или препятствие для движения. Системы позиционирования необходимы для безопасной сборки хозрасчетные склады высокое хранение.
Опоры качающихся устройств
Они разработаны в соответствии с характеристиками отдельных устройств. Роликовые конвейеры основаны на стойках, прикрепленных к поверхности. Штабелеры опираются на два рельса: один прикреплен к полу, а другой - к верхнему элементу жесткости полок.
Подставка для роликовых конвейеров
Роликовые конвейеры адаптированы к характеристикам рабочего цикла и рассчитанному маршруту, по которому перемещаются перемещаемые товары. Для этого они состоят в основном из прямых секций, которые можно разветвлять с помощью различных типов стандартного разветвления. Также возможно соединить отдельные секции с подъемниками, если конвейеры размещены на разных уровнях высоты.
Эти устройства изготавливаются в стандартных секциях различной длины от 1,5 до 3 м, поэтому, в зависимости от характеристик поверхности, массы секции и нагрузки, на каждом конце конвейера устанавливается, по крайней мере, одна стойка. Эти опоры привинчиваются к полу с помощью регулируемых шайб.
Иногда конвейеры размещаются в местах сосредоточения грузов из разных мест склада, поэтому необходимо специальное крепление в зависимости от общего веса группы транспортного оборудования и грузов.
Поддержка укладчика
Стеки требуют другой поддержки из-за их высоты. Используются два рельса: один крепится к поверхности, а другой - к верхней жесткости коридоров стойки.
Нижний рельс должен иметь очень высокую долговечность, учитывая, что в таких машинах нагрузки, передаваемые на каждое колесо, могут превышать 18 тонн.
Нижние направляющие имеют высоту около 150 мм и оснащены сварными ручками размером 250 x 150 мм, которые установлены вдоль направляющей на 450 мм. Ручки крепятся к полу четырьмя винтами, двумя крепежными винтами и двумя выравнивающими винтами. Выравнивающие винты имеют одну гайку и одну контргайку и расположены под уровнем пола на глубину около 150 мм.
Однако в штабелеукладчиках большой дальности, которые чаще всего используются на самонесущих складах, верхний рельс прикреплен к самым высоким элементам жесткости полок, поскольку выше нет другой конструкции (даже крыша соединена с полками).

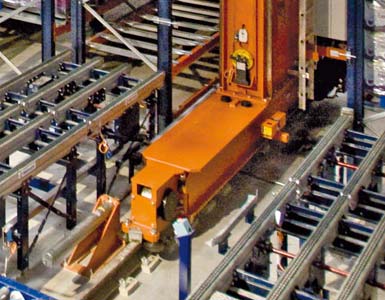

Фрагмент нижней платформы или рамы укладчика и рельса.

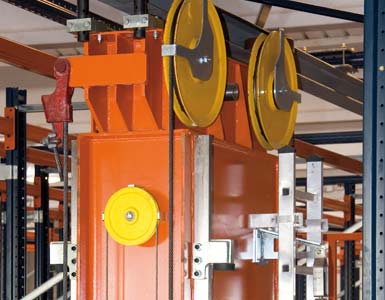

Верхняя платформа укладчика и верхний рельс.

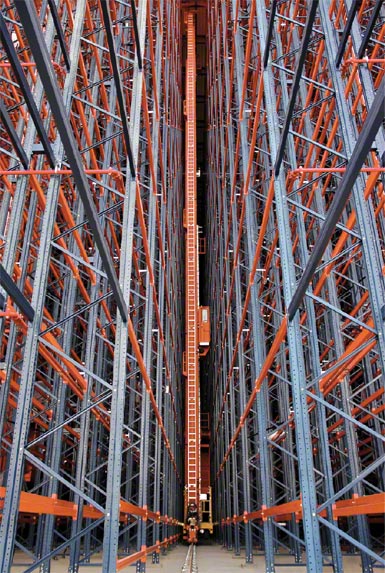

На самонесущих складах стены и кровля поддерживаются при строительстве складских стеллажей.
Расстояние для качающихся устройств
На хозрасчетных складах работа выполняется с очень малой наценкой. По этой причине очень важно точно установить минимальный интервал, который должен учитывать проектировщик.
Для целей проектирования критическими точками, на которые следует обратить особое внимание в отношении помещений, являются рабочие коридоры, уровни нагрузки и продольная нагрузка грузов.
Расстояние в рабочих коридорах
Ширина рабочего коридора на самонесущем складе определяется в зависимости от транспортного пространства, которое должно быть обеспечено укладчиком, движущимся по коридору, и шириной перевозимых им грузов.
Поскольку эти устройства работают на верхнем и нижнем концах, отклонение от маршрута практически равно нулю. Существует только расчетный риск потери устойчивости из-за их большой высоты. Обычно эта деформация рассчитывается заранее производителем, который вводит меры, необходимые для избежания этого риска.
Укладка грузов на полки
Наиболее непредвиденные сбои, которые могут возникнуть внутри склада, вызваны возможной опрокидыванием груза. Другой вариант - разместить нагрузку за пределами книжной полки и занять больше места, чем ожидалось.
Правильное определение свойств блоков, хранящихся на объекте, перед началом его проектирования и строгое соблюдение правил безопасности и эксплуатации машины являются основными рекомендациями, позволяющими избежать подобных проблем. Поэтому определение расстояния при укладке грузов имеет особое значение.
Интервал - это расстояние, которое необходимо соблюдать между загрузочными единицами и элементами стойки . Они определяются по отношению к общему размеру этих единиц, включая любые выступающие части, которые могут появиться.
В зависимости от веса продукта и высоты проектируемого склада, вы можете сложить две или три единицы в продольном направлении в каждом месте поддона.

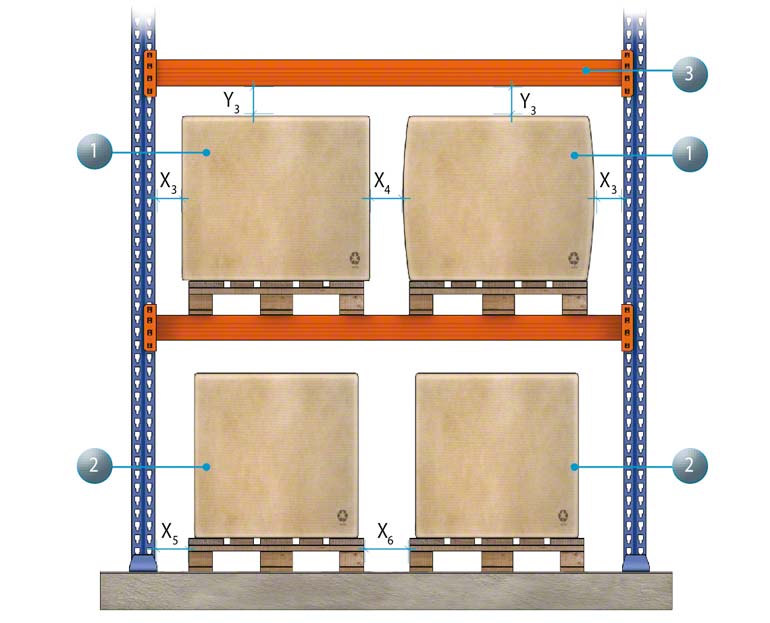

Детальная иллюстрация расстояния в модуле.

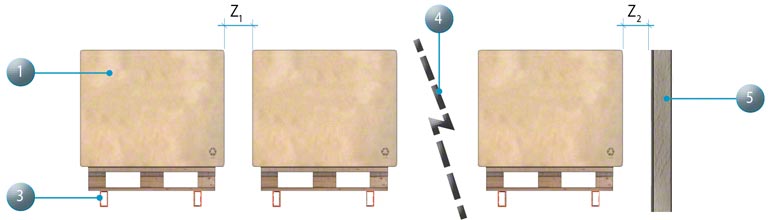

Детальная иллюстрация интервалов в глубине.
Таблицы, приведенные ниже, показывают расстояние в модуле и глубину с предположением о двух поддонах на модуль. Наиболее важные измерения, отмеченные буквами (X1, X2 ...), объясняются в следующих таблицах ниже.
Минимальные наблюдаемые расстояния определены в EN 15620 и используются в зависимости от класса проектируемых стеллажей (класс 100, 200, штабелер или класс 300, башенная тележка или класс 400, высокоподъемный вилочный погрузчик и противовес).
Минимальное расстояние повысотекласса 400от пола до уровня опорногоинтервалалуча (мм)Расстояние между модулемвгоризонтальнойглубинеX3, X4, X5, X6 (мм)
вертикальный
Y3 (мм)
Z1 (мм)Z 2 (мм)
3000 75 75 100 50 6000 75 100 9000 75 125 13 000 100 150 Минимальные зазоры для 300 (300А и 300В) Высота от пола до уровня опорной балки (мм) Расстояние между расстояние между модулем на глубине по горизонтали
X3, X4, X5 и X6
вертикальный
Y3 (мм)
100 50 3000 75 75 75 75 6000 75 100 9000 75 125 12 000 100 150 15 000 100 175
В объектах классов 100 и 200 интервалы определяются на основе множества параметров, то есть размеров загрузочных единиц, высоты склада, расположения на одинарной или двойной глубине и типа укладчика. Поэтому необходимо разработать индивидуальный проект для определения интервалов в каждом конкретном случае. В таблице ниже указаны приблизительные минимальные требования для одного магазина глубины.
Минимальный зазор для классов 100 и 200Расстояние в модулеПространство по глубинеГоризонтальноВертикальноZ1 (мм)Z2 (мм)X3, X5 (мм)X4, X6 (мм)Y3 (мм)75 90 85 100 75
